Utilisation de Dialux pour le calcul de l'éclairage public solaire

Lampadaire solaire calcul d'éclairage dialux

1. Préparation préliminaire

• Collecter les données du site:Cela comprend la largeur de la route, la longueur, le nombre de voies, la largeur du trottoir, le matériau de surface, etc.
• Déterminer les normes d'éclairage:Sur la base des « Normes de conception de l'éclairage routier urbain » (CJJ45-2015), des normes EN 13201, des normes IEC, etc., déterminez les exigences d'éclairement moyen et d'uniformité pour les autoroutes et les trottoirs.
• Obtenir les données de l'appareil:Acquérir des fichiers de distribution de lumière dans des formats tels que IES, CIB, ULD, LDT auprès du fournisseur de luminaires.

2. Créer un modèle de route

• Logiciel DIALux ouvert:Lancez le logiciel DIALux et entrez dans l'interface principale.
• Sélectionnez le module d'éclairage routier:Choisissez le module « Éclairage routier » dans le logiciel.
• Insérer la rue standard:Insérez un modèle de rue standard et ajoutez des voies et des trottoirs. Définissez les largeurs des voies, des trottoirs et des bandes médianes en fonction des données du site.

Luxman propose des services de conception DIALux gratuits

3. Définir les paramètres de la route

Sélectionner les normes d'éclairage:

Choisissez le niveau d’éclairage approprié en fonction des « Normes de conception de l’éclairage routier urbain » (CJJ45-2015).

• Autoroute classe CE1 (éclairement moyen 30 lx, uniformité minimale 0,4)
• Voie réservée aux véhicules à moteur : classe CE2 (éclairement moyen 20 lx, uniformité minimale 0,4)
• Passage piétonnier : classe CE5 (éclairement moyen 7,5 lx, uniformité minimale 0,4)

Autres normes de conception d'éclairage :Norme de niveau de lux des lampadaires solaires. De quel niveau de lux ai-je besoin ?

Coefficient de réflexion du matériau routier d'entrée:Choisissez des coefficients de réflexion appropriés en fonction des matériaux de surface (par exemple, asphalte, ciment).

• Pour la surface asphaltée, le coefficient de réflexion est de 0,2 ;
• Pour la surface du ciment, le coefficient de réflexion est de 0,3.

4. Importer les données des appareils

• Sélectionner les luminaires:Choisissez des luminaires adaptés parmi les fichiers IES, CIB, ULD et LDT fournis par le fournisseur. Par exemple, sélectionnez des lampadaires solaires de 120 W et des lampadaires LED de 125 W.

Lampadaires solaires 120 W

LAMPADAIRE À LED 125 W – SÉRIE EAGLE GEN4

• Définir les paramètres de l'appareil: Saisissez le flux lumineux, la puissance et d'autres paramètres techniques dans la page des propriétés du luminaire. Choisissez la courbe de distribution lumineuse du luminaire pour vous assurer qu'il répond aux exigences de conception.

Luxman propose des services de conception DIALux gratuits

5. Disposer les luminaires

• Sélectionner la méthode de disposition des appareils:Choisissez une méthode de disposition appropriée en fonction des caractéristiques de la route, comme des dispositions unilatérales, symétriques bilatérales ou décalées bilatérales. Par exemple, choisissez une disposition symétrique bilatérale avec deux têtes installées par poteau.

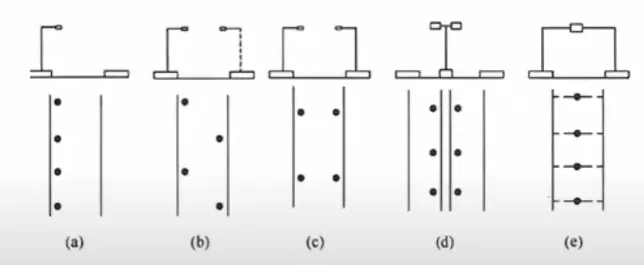

(a)Accord unilatéral
(b) Position décalée
(c) Les deux côtés
(d) Médiane ou centre
(e) Dispositif caténaire

• Paramètres de disposition des appareils d'entrée:Saisissez la hauteur du poteau, l'espacement, les angles d'inclinaison, etc., dans la page des propriétés « Poteaux/Bras ». Par exemple, hauteur du poteau 12 mètres, espacement 30 mètres, inclinaison du bras 10°, longueur du porte-à-faux 2,5 mètres.
• Définir la disposition des luminaires:Sélectionnez la méthode de disposition des luminaires dans la page des propriétés « Disposition » et ajustez les paramètres associés, tels que la distance entre les poteaux et les luminaires, ainsi que le déplacement longitudinal. Par exemple, assurez-vous que les luminaires sont répartis uniformément des deux côtés de la route avec une disposition symétrique double face choisie.

6. Effectuer des calculs de simulation

• Démarrer le calcul de simulation:Cliquez sur le bouton « Calculer » et DIALux effectuera automatiquement le calcul de simulation.
• Afficher les résultats de la simulation:Consultez les résultats des calculs dans la section « Rapports », notamment l'éclairement moyen, l'uniformité minimale, les rendus 3D, les représentations en pseudo-couleurs et les cartes isoplèthes. Par exemple, les résultats de simulation peuvent montrer que l'éclairement moyen de l'autoroute est de 34 lx, avec une uniformité minimale de 0,55 ; l'éclairement moyen du trottoir peut être de 17 lx avec une uniformité minimale de 0,45, tous conformes aux exigences de la norme d'éclairage.

Luxman propose des services de conception DIALux gratuits

7. Optimiser le plan de conception

• Analyser les résultats de la simulation:Si certains paramètres ne sont pas conformes aux normes, optimisez en jouant sur la puissance, la hauteur, l'espacement, etc. des luminaires. Par exemple, si l'éclairement moyen de l'autoroute est inférieur à 20 lx, pensez à augmenter la puissance des luminaires à 150 W ou à réduire l'espacement des poteaux à 25 mètres.
• Re-simuler:Réexécutez le calcul de simulation après optimisation jusqu'à ce que tous les paramètres répondent aux exigences standard.

8. Générer des rapports de calcul

• Générer des rapports:Dans la section « Rapports », générez des rapports de calcul détaillés, notamment des tableaux de données planifiés, des listes de luminaires, des résultats de mesure et des rendus 3D.
• Sélectionner la langue:Le logiciel prend en charge les rapports en plusieurs langues ; choisissez la langue appropriée en fonction des exigences du projet. Par exemple, sélectionnez un rapport en anglais pour que les équipes de conception internationales puissent le lire et le comprendre.

Analyse de cas

1. Contexte du projet

• Segment cible:Largeur 16 mètres, double sens quatre voies, longueur 1 kilomètre.
• Normes d'éclairage:
  • Autoroute : Éclairement moyen 20 lx, uniformité minimale 0,4
  • Trottoir : Éclairement moyen 7,5 lx, uniformité minimale 0,4
• Sélection de luminaires:
  • Lampadaire solaire 120 W
  • Lampadaire LED 125W

2. Étapes de modélisation

• Créer un modèle de route:Insérez un modèle de rue standard, en définissant la largeur de la voie à 16 mètres et la largeur du trottoir à 3 mètres.
• Sélectionner les normes d'éclairage:
  • Autoroute : choisir le niveau EN 13201 V2 ; Trottoir : choisir le niveau EN 13201 P2.
• Coefficient de réflexion du matériau routier d'entrée:
  • Autoroute : choisir un revêtement en asphalte avec un coefficient de réflexion de 0,2 ;
  • Trottoir : choisir un revêtement en ciment avec un coefficient de réflexion de 0,3.

3. Importer les données des appareils

• Sélectionner les luminaires: Importez les fichiers IES pour le lampadaire solaire 120 W et la lampe à induction antidéflagrante ronde 125 W.
• Définir les paramètres de l'appareil:
  • Luminaire LED 120 W, flux lumineux 11 820 lm, efficacité lumineuse 114,6 lm/W
  • Lampe à induction 125 W, flux lumineux 12 196 lm, efficacité lumineuse 127 lm/W

4. Disposer les luminaires

• Sélectionner la méthode de disposition des appareils:Choisissez une disposition symétrique double face, avec deux têtes installées par pôle.
• Paramètres de disposition des appareils d'entrée:Hauteur du poteau 12 mètres, espacement 30 mètres, inclinaison du bras 10°, longueur du porte-à-faux 2,5 mètres.
• Définir la disposition des luminaires:Choisissez la méthode de disposition dans la page des propriétés « Disposition » et ajustez les paramètres pour assurer une répartition uniforme des luminaires des deux côtés de la route.

5. Calcul de simulation

• Démarrer la simulation:Cliquez sur le bouton « Calculer » et DIALux effectue le calcul de simulation.
• Voir les résultats:Les résultats de la simulation montrent que l'éclairage moyen de l'autoroute est de 34 lx et l'uniformité minimale est de 0,55. L'éclairage moyen de la passerelle est de 17 lx et l'uniformité minimale est de 0,45, ce qui répond aux exigences de la norme EN 13201.

6. Optimiser le plan de conception

• Analyser les résultats de la simulation:Si certains paramètres ne sont pas conformes aux normes, optimisez en jouant sur la puissance, la hauteur, l'espacement, etc. des luminaires. Par exemple, si l'éclairement moyen de l'autoroute est inférieur à 20 lx, pensez à augmenter la puissance des luminaires à 150 W ou à réduire l'espacement des poteaux à 25 mètres.
• Re-simuler:Réexécutez le calcul de simulation après optimisation jusqu'à ce que tous les paramètres répondent aux exigences standard.

7. Générer des rapports de calcul

• Générer des rapports:Dans la section « Rapports », générez des rapports de calcul détaillés, notamment des tableaux de données planifiés, des listes de luminaires, des résultats de mesure et des rendus 3D.
• Sélectionner la langue:Le logiciel prend en charge les rapports en plusieurs langues ; choisissez la langue appropriée en fonction des exigences du projet. Par exemple, sélectionnez un rapport en anglais pour que les équipes de conception internationales puissent le lire et le comprendre.

Évaluation de l'effet d'économie d'énergie

1. Calculer la consommation annuelle d'électricité

• Formule:

  Électricité totale annuelle = Électricité totale quotidienne × 365

• Exemple:En supposant une utilisation de 6 heures par jour, 365 jours par an, la consommation annuelle d'électricité pour un luminaire LED de 120 W :

  Électricité annuelle totale = 120 W × 6 heures × 365 jours = 262 800 Wh = 262,8 kWh

2. Calculer les économies d'électricité

• Formule:

  Économies d'électricité = Électricité annuelle du plan initial - Électricité annuelle du plan optimisé

• Exemple:Si la consommation annuelle d'électricité du plan initial est de 300 kWh et que le plan optimisé est de 262,8 kWh, les économies d'électricité seraient de :

  Économies d'électricité = 300 kWh - 262,8 kWh = 37,2 kWh

3. Calculer les économies annuelles de charbon standard

• Formule:

  Économies annuelles standard de charbon = Économies d'électricité / (3,6 × 10^6 J/kWh × 0,35 kg de charbon/kWh)

• Exemple:Les économies annuelles standard de charbon seraient de :

  Économies annuelles standard de charbon = 37,2 kWh / (3,6 × 10^6 J/kWh × 0,35 kg de charbon/kWh) = 0,0295 tonne

Conclusion

L'utilisation du logiciel DIALux pour les calculs d'éclairage des lampadaires solaires peut améliorer considérablement la précision et l'efficacité de la conception. En sélectionnant soigneusement les luminaires, les méthodes d'agencement et en ajustant les paramètres, les concepteurs peuvent s'assurer que les solutions d'éclairage répondent aux exigences des normes chinoises, européennes et internationales tout en réalisant des économies d'énergie. Les effets de simulation 3D et les rapports de calcul détaillés fournis par DIALux facilitent une meilleure compréhension et optimisation des plans d'éclairage. De plus, la compréhension et le référencement des normes des différents pays et régions garantissent une compatibilité et une applicabilité élevées des conceptions à l'échelle mondiale.
